Antalya Sistem Kabini ve Network Rack Çözümleri
Ofis, otel, fabrika, depo ve çok lokasyonlu işletmeler için duvar tipi kabinetten sunucu rack kabinine kadar doğru ölçüyü, yükü, enerji dağıtımını, kablo yönetimini ve bakım erişimini birlikte planlıyoruz.

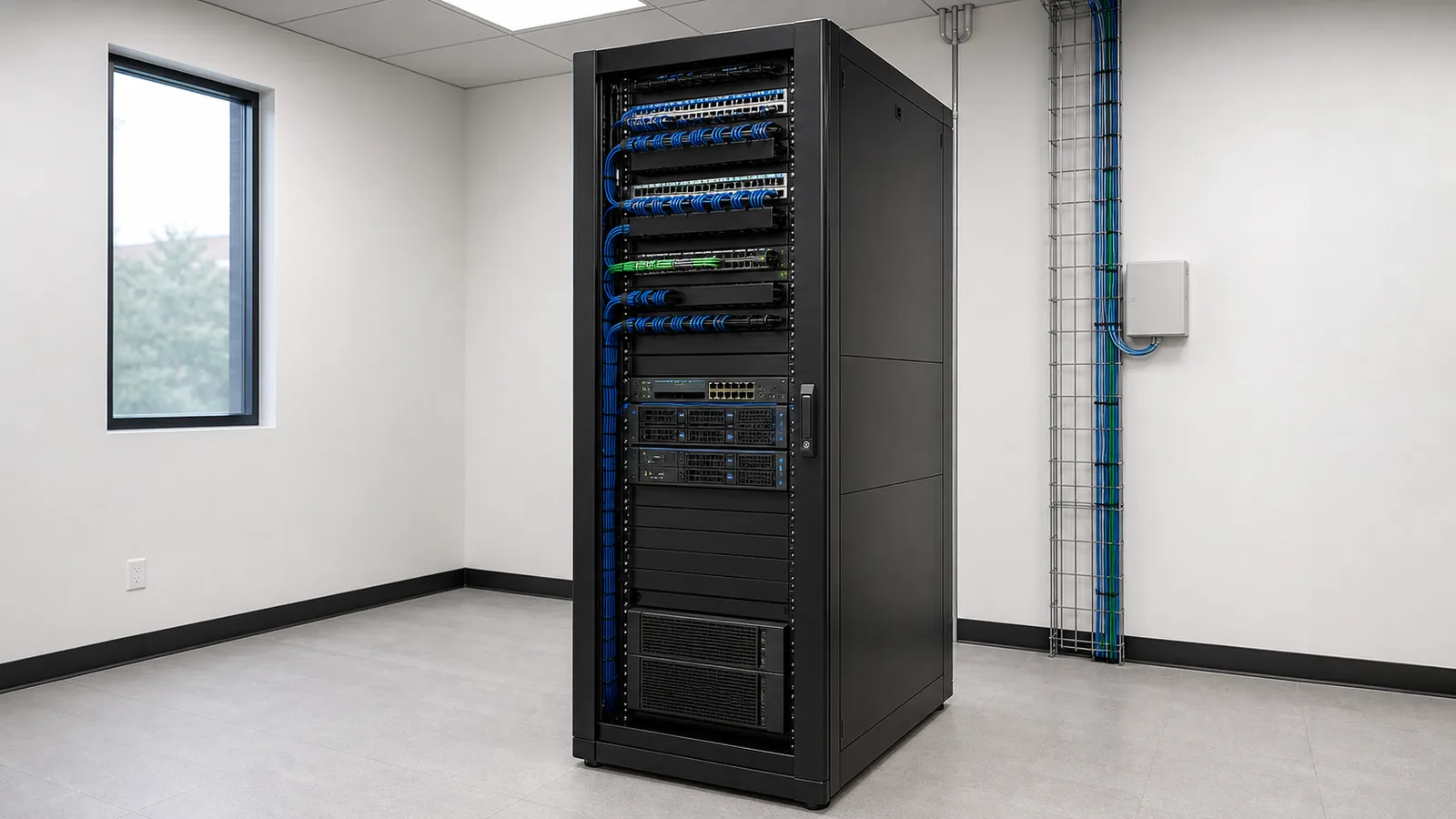

Cihaz Listenizi WhatsApp’tan PaylaşınDoğru sistem kabini; cihaz ölçülerini, taşıma kapasitesini, enerji dağıtımını, hava akışını, kablo yollarını ve bakım erişimini tek yerleşim planında birleştirir. Görsel temsilidir.
Kısa ve net
Sistem kabini seçimi yalnızca kaç U gerektiğini hesaplamak değildir
Network rack veya sistem kabini; switch, patch panel, router, firewall, sunucu, depolama, UPS ve bağlantı ekipmanlarını güvenli ve bakım yapılabilir bir düzende toplar. Doğru seçimde cihazların U yüksekliği kadar gerçek derinliği, ağırlığı, kablo bükülme payı, ön ve arka servis boşluğu, enerji beslemesi, ısı çıkışı ve gelecekteki büyüme dikkate alınır. Bu nedenle sağlıklı bir proje; kabin kataloğundan ürün seçmekle değil, cihaz listesi ve saha koşullarını birlikte okumakla başlar.
Doğru kabin tipi
Kullanım senaryosuna göre üç temel rack yaklaşımı
Kabinin tipi, en büyük cihazın ölçüsü ve yükü kadar bakım biçimine, kablo yoğunluğuna, ortam güvenliğine ve büyüme planına göre belirlenir.
DUVAR TİPİ
Küçük dağıtım noktaları
Az sayıda patch panel ve switch bulunan kat, mağaza veya saha noktalarında yer kazandırır. Duvarın taşıma kapasitesi, cihaz derinliği, kapak açılımı ve gelen kablo yükü kurulumdan önce doğrulanır.
DİKİLİ TİP
Kurumsal network kabini
Yoğun patch panel, birden fazla switch, firewall, UPS ve büyüme payı gereken yapılarda daha erişilebilir bir çalışma alanı sunar. Dikey kablo yöneticisi ve rack PDU için genişlik ile yan boşluk ayrıca planlanır.
SUNUCU RACK
Derin ve ağır cihazlar
Sunucu, storage ve ray kitli ağır cihazlarda kullanılabilir iç derinlik, statik yük, tekerlek veya ayak, sabitleme, perforasyon ve soğutma önceliklidir. Cihaz raylarının seçilen kabinle uyumu teyit edilir.
Keşif ve uygulama kapsamı
Kabin ölçüsünden devreye almaya kadar birlikte kontrol ettiğimiz başlıklar
U yüksekliği ve büyüme payı
Tüm aktif ve pasif cihazlar, raflar, kablo yöneticileri ve körleme panelleri rack yerleşiminde gösterilir. Boş kapasite, gerçek büyüme planına göre bırakılır.
Genişlik ve kullanılabilir derinlik
Cihaz gövdesi dışında ray, güç kablosu, fiber bükülme yarıçapı, arka konnektör ve kapı kapanma payı ölçülür. Nominal ölçü ile iç kullanım alanı karıştırılmaz.
Yük ve fiziksel güvenlik
Cihaz, UPS ve akü ağırlıkları toplanır; zemin, duvar, ayak, tekerlek ve sabitleme yöntemi incelenir. Yetkisiz erişim, kapı ve yan panel kilitleri değerlendirilir.
UPS, rack PDU ve enerji
Elektrik beslemesi, sigorta, priz tipi, PDU kapasitesi, A/B besleme ihtiyacı, UPS çalışma süresi ve servis erişimi aynı güç planında ele alınır.
Hava akışı ve sıcaklık
Cihazların hava yönü, perforasyon, fan veya oda soğutması, boş U alanları, sıcak hava dönüşü ve kablo geçişleri birlikte incelenir.
Kablo yönetimi ve topraklama
Bakır, fiber ve enerji yolları; yatay-dikey yöneticiler, patch kablo boyları, giriş plakaları, etiketleme, bükülme sınırları ve eşpotansiyel bağlantıyla planlanır.

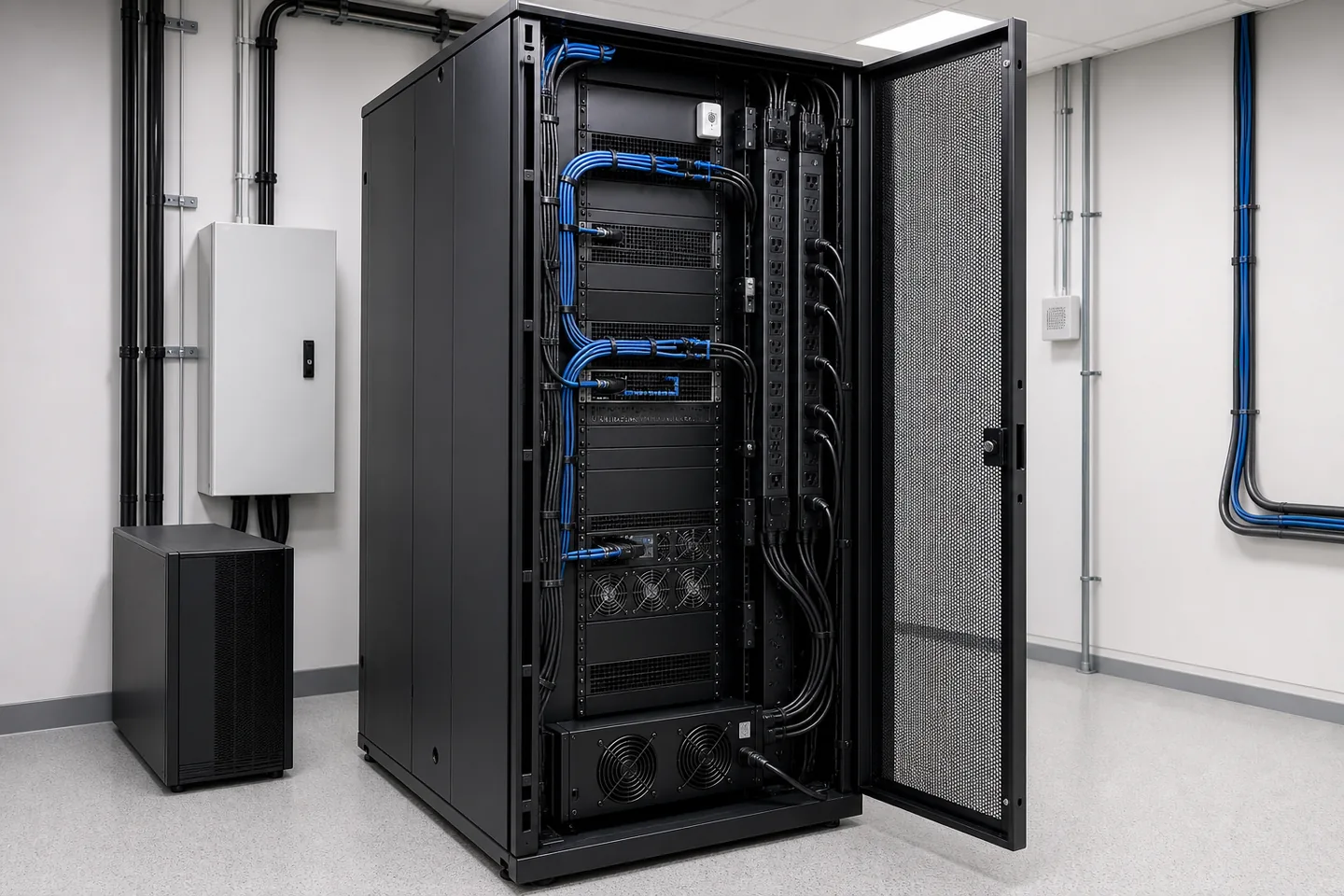

Güç ve hava akışı
Düzenli görünen her kabin, iyi soğutulan ve güvenli beslenen bir kabin değildir
Rack PDU seçimi; toplam watt kadar akım, faz, priz tipi, kablo boyu, fiş standardı, izleme gereksinimi ve cihazların tek ya da çift güç kaynağına göre yapılır. PDU’nun arka konektörleri veya sunucu raylarını engellememesi gerekir. Hava akışında ise cihazların soğuk havayı nereden aldığı ve sıcak havayı nereye attığı izlenir. Kullanılmayan U alanlarında körleme paneli, uygun perforasyon ve açık kablo geçişleri üzerinden sıcak havanın öne dönmesini azaltan bir düzen kurulur.
Schneider Electric’in rack ve güç dağıtımı kılavuzları, PDU seçiminin fiş/priz, faz, yük ve izleme gereksinimleriyle birlikte ele alınmasını önerir. Vertiv de kullanılmayan rack alanlarının körleme panelleriyle kapatılmasını hava dolaşımını yönetmenin bir parçası olarak gösterir. Uygulama kararı, seçilen kabin ve cihaz üreticilerinin güncel talimatlarıyla doğrulanır.
Teklif öncesi ölçüm
Satın alma kararından önce doğrulanması gereken dört temel değer
Rack yerleşimi ve net U
Patch panel, kablo yöneticisi ve cihazlar sıraya konur; ağır ekipman alta, sık bakım yapılan bağlantılar erişilebilir yüksekliğe alınır. Hava boşluğu üretici ihtiyacına göre ayrılır.
En derin cihaz ve ray aralığı
Gövde ölçüsüne güç fişi, kablo dönüşü ve ray payı eklenir. Dört dikme arasındaki ayar aralığı ve kapıların kapanması sahada doğrulanır.
Toplam yük ve taban
Kabin, cihaz, UPS ve akülerin toplam ağırlığı hesaplanır. Zemin kapasitesi, yükseltilmiş döşeme, kaide, tekerlek, deprem veya sabitleme gereksinimleri proje koşuluna göre incelenir.
Güç ve ısı bütçesi
Cihazların azami ve tipik güç değerleri, PDU ve UPS kapasitesi, yedeklilik, çalışma süresi ve ortaya çıkan ısı yükü birlikte değerlendirilir.
Pratik not: “42U kabin yeterlidir” ifadesi tek başına teknik seçim değildir. İç derinlik, yük sınıfı, kapı perforasyonu, ray uyumu, PDU konumu, kablo yoğunluğu ve servis boşlukları aynı ürün satırında doğrulanmalıdır.
Uygulama akışı
Keşiften dokümanlı teslime altı kontrollü adım
- 01
İhtiyaç ve envanter
Cihaz modeli, ölçüsü, ağırlığı, U değeri, enerji girişi, port sayısı, mevcut kabin sorunları ve büyüme beklentisi kayda alınır.
- 02
Saha keşfi
Oda ve geçiş ölçüleri, zemin veya duvar, kapı genişliği, taşıma rotası, kablo girişleri, elektrik beslemesi, sıcaklık, toz, nem ve erişim koşulları incelenir.
- 03
Rack ve güç yerleşimi
U planı, ray aralığı, UPS, PDU, patch panel, switch, firewall, sunucu, fiber kaseti, kablo yöneticileri ve yedek alan yazılı bir yerleşime dönüştürülür.
- 04
Kurulum ve aktarım planı
Kabin kurulumu, sabitleme, topraklama, enerji hazırlığı, kablo taşıma, kesinti penceresi, port geçiş sırası ve geri dönüş adımları belirlenir.
- 05
Düzenleme ve kontrol
Cihazlar yerleştirilir; veri ve enerji yolları ayrılır, uygun patch kablolar kullanılır, hava geçişleri açık bırakılır ve bağlantılar kontrollü biçimde devreye alınır.
- 06

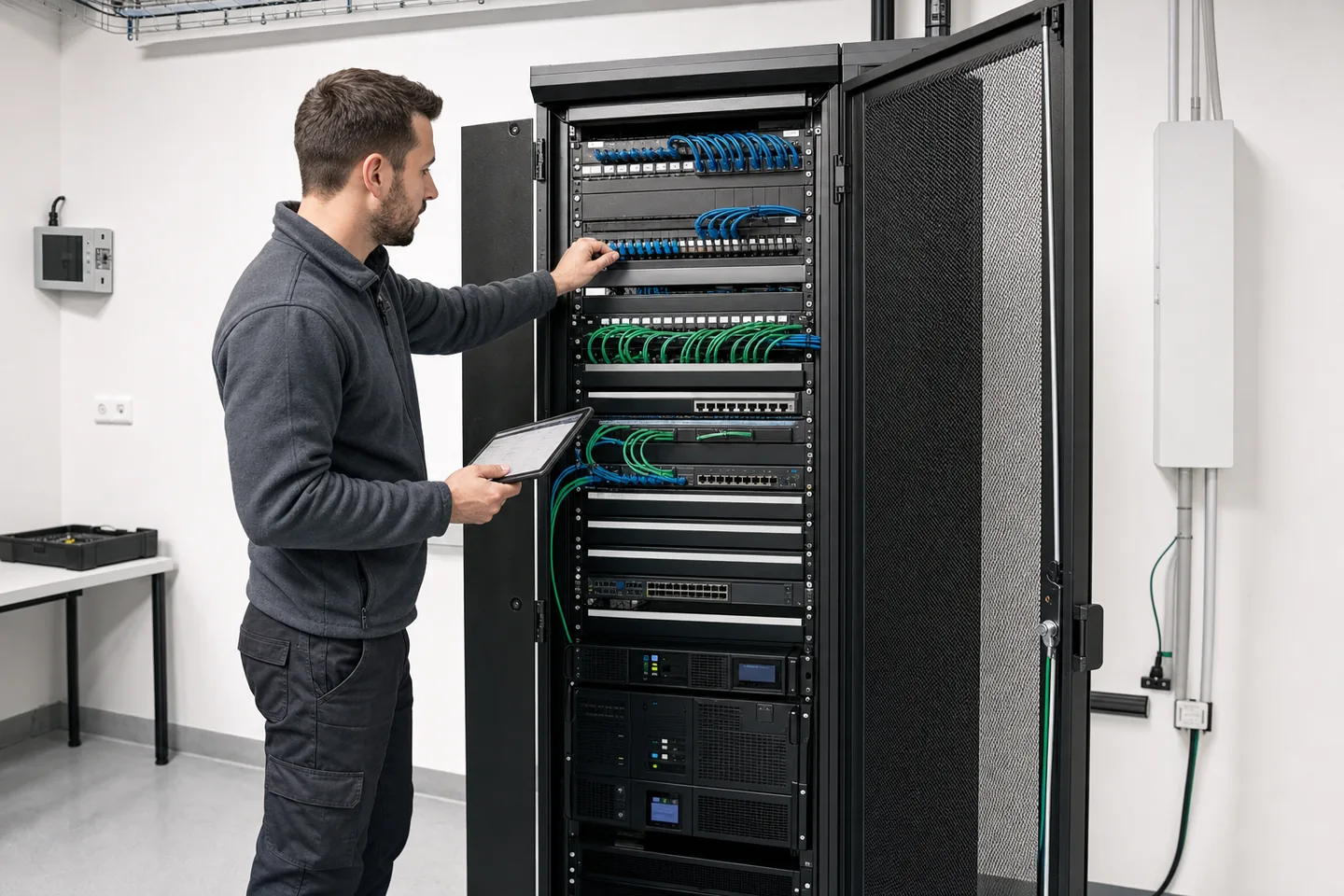

Etiket ve teslim kaydı
Rack yerleşimi, cihaz listesi, port ve enerji kayıtları, fotoğraflar, açık işler ve değişiklik notları sahadaki son durumla eşleştirilir.
İşletme senaryoları
Aynı 42U rack, her işletmede aynı yerleşim anlamına gelmez
Otel ve turizm
Kat kabinetleri, Wi-Fi, IPTV, telefon ve kamera servislerinin 7/24 çalışması; yedek güç, etaplı geçiş ve hızlı port takibini öne çıkarır.
Fabrika ve OSB
Toz, ısı, titreşim, üretim duruşu, IT/OT ayrımı ve saha kabinleri; koruma seviyesi, fiber geçiş, filtreleme ve fiziksel güvenlik kararlarını etkiler.
Ofis ve merkez bina
Kullanıcı, toplantı odası, access point ve sunucu yoğunluğu; patch panel, switch, UPS, erişim ve büyüme kapasitesine çevrilir.
Depo ve lojistik
Uzun mesafe, raf koridorları, kamera ve el terminalleri nedeniyle ana rack ile fiber beslemeli saha kabinetleri ayrı planlanabilir.
Tarım ve sera
Nem, sıcaklık, kimyasal ortam, açık saha ve uzak binalar; kabin koruması, havalandırma, fiber izolasyonu ve enerji korumasını etkiler.
Çok lokasyonlu işletme
Ortak rack yerleşimi, port kodu, PDU planı ve teslim şablonu; merkez IT ekibinin farklı şubelerde aynı çalışma yöntemini sürdürmesini sağlar.

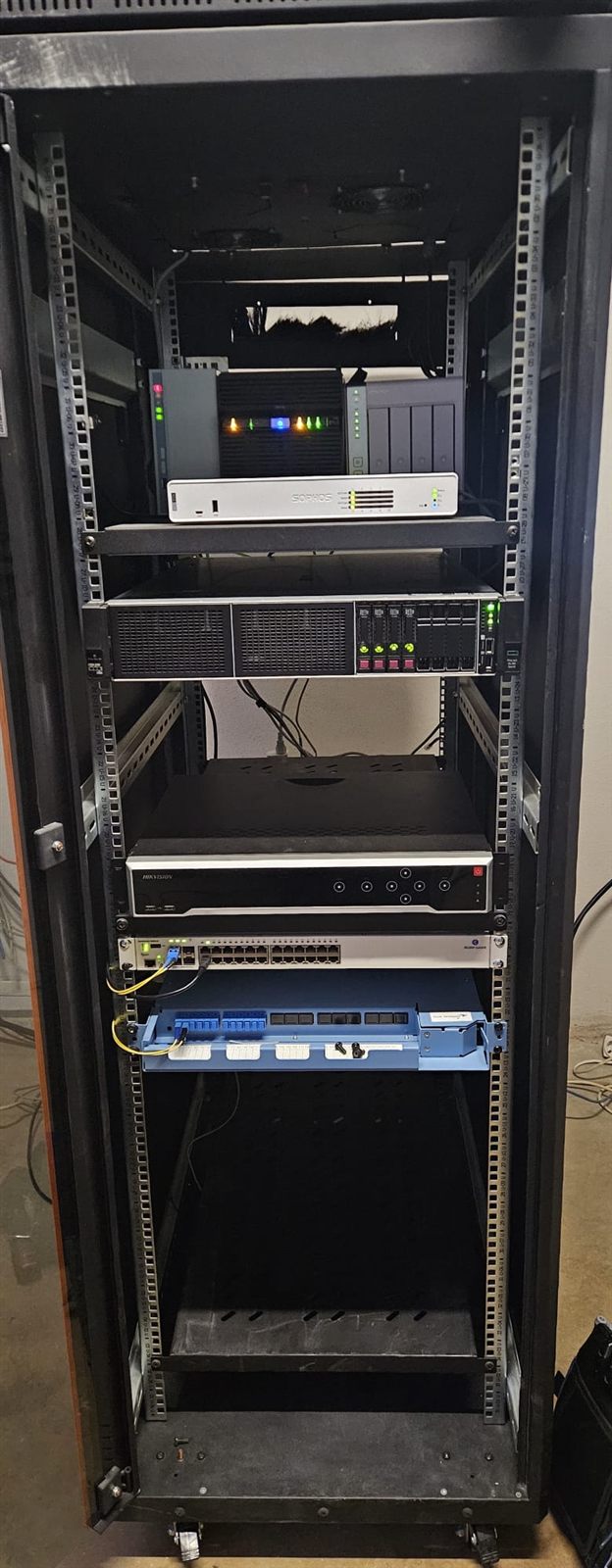

Mevcut rack düzenleme
Çalışan kabini düzenlerken önce servis sürekliliğini koruruz
Dağınık bir rack kabinini yenilerken önce bağlantıların ne işe yaradığı, hangi cihazın hangi enerjiden beslendiği ve kabul edilebilir kesinti süresi belirlenir. Port takibi yapılmadan kablo sökmek, yalnızca görünümü iyileştirmek uğruna hizmet kesintisi yaratabilir. Planlanan bakım penceresinde uygun boyda patch kablolar, yatay ve dikey yöneticiler, PDU düzeni, cihaz konumu, etiket ve kayıtlar birlikte yenilenir. Kritik veya kimliği belirsiz bağlantılar için geri dönüş adımı hazır tutulur.
Son kontrolde kapılar kapanıyor mu, raylar ve güç fişleri çakışıyor mu, kablo demetleri hava yolunu kapatıyor mu, ağır cihazlar güvenli konumda mı ve bakım için gereken alan kalmış mı soruları tekrar cevaplanır.
Karşılaştırılabilir teklif
Sistem kabini fiyatı hangi kapsamla birlikte değerlendirilmelidir?
Teklif yalnızca kabin marka ve ölçüsünü değil; taşıma ve kurulum, sabitleme, raf ve raylar, fan veya soğutma ihtiyacı, UPS, rack PDU, topraklama, kablo yöneticileri, patch kablolar, etiketleme, mevcut sistemin aktarımı, gece çalışması ve teslim dokümanlarını göstermelidir. Aktif cihaz temini, elektrik hattı, klima, inşaat işi veya üreticiye özel garanti koşulları kapsam dışındaysa açıkça ayrılmalıdır.
- Kabin ve aksesuar
- U, genişlik, derinlik, yük, kapı, panel, raf, ray ve fan
- Enerji
- UPS, PDU, priz, besleme, yedeklilik ve topraklama
- Uygulama
- Taşıma, sabitleme, aktarım, patch düzeni ve kesinti planı
- Teslim
- Rack yerleşimi, port ve güç kayıtları, fotoğraf ve açık işler
Hizmet bölgesi
Antalya’nın tüm ilçelerinde saha hizmeti, Türkiye genelinde proje çalışması
Muratpaşa, Kepez, Konyaaltı, Döşemealtı ve Aksu’nun yanı sıra Kemer, Serik, Belek, Manavgat, Alanya, Kaş, Kumluca, Finike, Demre, Elmalı, Korkuteli, Gazipaşa ve Antalya’nın diğer ilçelerinde keşif ve uygulama planlanabilir. Türkiye genelindeki fabrika, depo, otel, mağaza ve şube projeleri; ortak rack yerleşimi, etiket, port kaydı ve teslim standardıyla proje bazında değerlendirilir.
Sık sorulan sorular
Sistem kabini, network rack, UPS-PDU ve düzenleme hakkında yanıtlar
Sistem kabini teklifi için hangi bilgiler gerekir?
Saha adresi, cihaz listesi ve ölçüleri, tahmini U ihtiyacı, kabinin konacağı alan, duvar veya zemin ölçüsü, UPS ve enerji beklentisi, gelen kablo sayısı, ortamın soğutma koşulları, erişim kısıtları ve büyüme planı ilk değerlendirme için gerekir. Fotoğraflar ve basit bir yerleşim planı ön çalışmayı hızlandırır; satın alma öncesinde ölçü, yük, güzergâh ve servis boşlukları keşifte doğrulanmalıdır.
Kaç U sistem kabini seçilmelidir?
Rack tipi her cihazın U yüksekliği; patch panel, kablo yöneticisi, raf, UPS bileşeni ve gerekirse körleme panelleriyle birlikte toplanır. Hava akışı, bakım ve gelecekte eklenecek cihazlar için kullanılabilir boşluk bırakılır. Yedek kapasite her işletmede sabit bir oran değildir; büyüme süresine, cihaz formuna ve kabinin kesinti oluşturmadan genişletilip genişletilemeyeceğine göre belirlenir.
Kabin genişliği ve derinliği nasıl seçilir?
Derinlik; en derin cihazın ölçüsü, ray ayar aralığı, ön ve arka konnektör boşluğu, kablo bükülme yarıçapı, PDU konumu ve kapının kapanması birlikte düşünülerek seçilir. Genişlik ise dikey kablo yöneticileri, yoğun patch kabloları ve yan erişim ihtiyacını etkiler. Sadece ürünün nominal ölçüsüne bakılmaz; kabinin kullanılabilir iç derinliği ile cihaz üreticisinin güncel montaj koşulları doğrulanır.
Duvar tipi mi, dikili tip kabin mi kullanılmalıdır?
Az sayıda ve hafif cihazın bulunduğu, duvar taşıma kapasitesi uygun ve kablo yükü sınırlı dağıtım noktalarında duvar tipi kabin yeterli olabilir. Sunucu, UPS, çok sayıda switch, yoğun patch panel, derin cihaz veya büyüme ihtiyacında dikili tip rack genellikle daha uygundur. Format kararı; yük, erişim, sabitleme, soğutma ve güvenli montaj koşullarına göre verilir.
UPS sistem kabininin içine yerleştirilebilir mi?
Kabinin taşıma kapasitesi, ray veya raf desteği, akü ağırlığı, ısı çıkışı, bakım boşluğu, elektrik koruması ve çalışma süresi planı uygunsa yerleştirilebilir. Ağır UPS cihazları çoğunlukla kabinin alt bölümüne konur. Bazı ortamlarda ayrı enerji kabini veya harici UPS daha doğru olabilir. Karar, seçilen modelin güncel kurulum talimatı ve tesisin elektrik altyapısıyla birlikte verilir.
Kapalı rack kabininde hava akışı nasıl planlanır?
Önce cihazların hava giriş ve çıkış yönü belirlenir. Delikli kapılar, fan ünitesi veya oda soğutması, körleme panelleri, kablo geçişleri ve cihaz aralıkları; sıcak havanın yeniden cihaz girişine dönmesini azaltacak biçimde planlanır. Boş U alanlarının açık bırakılması her zaman doğru değildir. Sıcaklık, anlamlı hava giriş noktalarında izlenmeli ve cihazların güncel çalışma sınırları esas alınmalıdır.
Dağınık ve çalışan mevcut kabin düzenlenebilir mi?
Aktif bağlantılar, enerji bağımlılıkları, cihaz sahipliği, kesinti penceresi ve geri dönüş adımları belirlendikten sonra düzenlenebilir. Çalışma; envanter, port takibi, uygun uzunlukta patch kablo, kablo yöneticisi, cihaz yerleşimi, PDU düzeltmesi, temizlik, etiket ve kayıt güncellemesini kapsayabilir. Sadece daha iyi görünsün diye kimliği belirsiz veya kritik bağlantı kesilmez.
Teslimde hangi dokümanlar verilir?
Kararlaştırılan kapsamda son rack yerleşimi, cihaz ve seri numarası listesi, patch panel ve switch port planı, PDU ve enerji besleme kaydı, UPS notları, kablo kodları, fotoğraflar, sıcaklık gözlemleri, açık işler ve değişiklik kaydı verilebilir. Teslim paketi teklifte açıkça belirtilir. Kayıtların ilk tasarımı değil, sahadaki son durumu göstermesi gerekir.
Antalya dışında sistem kabini hizmeti veriyor musunuz?
Antalya’nın tüm ilçelerinde keşif ve saha uygulaması planlanabilir. Türkiye genelindeki fabrika, depo, otel, mağaza ve çok lokasyonlu projeler ayrıca değerlendirilir. Ulaşım, lojistik, erişim koşulları, yerel koordinasyon ve çalışma saati kısıtları kapsamı etkiliyorsa teklifte ayrı gösterilir. Ön değerlendirme için cihaz listenizi ve saha fotoğraflarını 0532 136 04 99 numarasına iletebilirsiniz.
Teknik kaynaklar: Schneider Electric APC rack ve güç dağıtımı kılavuzu · Schneider Electric rack PDU seçim rehberi · Vertiv rack hava akışı yönetimi · Panduit veri merkezi ve iletişim kabini teknik şartnameleri
Teknik içerik 26 Temmuz 2026 tarihinde gözden geçirildi. Ürün kapasitesi, montaj gereksinimi ve saha koşulları değişebilir; teklif ve uygulama öncesinde seçilen üreticinin güncel dokümanı ile gerçek cihaz ölçüleri yeniden doğrulanır.
